Kamis, 30 Maret 2023

Ayat Dalam Tubuh Manusia

Ayat Dalam Tubuh Manusia

Penelitian Dr. Ahmad Khan Sameer Chouwadhary

Ketika menjejakkan kaki di kantor Dr. Ahmad Khan, perasaan saya berkata, wawancara kali ini bukanlah wawancara biasa. Perasaan ini muncul karena salam penuh semangat Dr. Ahmad Khan. Mata Dr. Ahmad Khan berbinar-binar. Dia seperti sedang menekan kebahagiaan yang luar biasa. Lelaki di hadapan saya bukanlah Dr. Khan yang dikenal rekannya sebagai pria lembut dan pemalu. Dr. Khan yang ini penuh percaya diri dan tenang.

Saya mulai bertanya-tanya pada diri sendiri apakah saya tidak salah mendengar berita yang membawa saya kepadanya. Dr. Khan menuturkan, dia tidak hanya menemukan bukti tentang pengarang Al Qur'an, namun juga pengarang manusia.

Minggu, 26 Maret 2023

Menyikapi Istri Yang Sudah Tidak Perawan

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Ke Sepuluh

Menyikapi Istri Yang Sudah Tidak Perawan

Dalam beberapa kasus terjadi seorang suami mendapati istrinya sudah tidak perawan lagi ketika dinikahi. Kehilangan keperawanan bukanlah selalu disebabkan oleh sebuah hubungan sex tetapi bisa juga disebabkan oleh hal-hal lain seperti karena terjatuh, berolah raga atau yang lainnya. Selain itu juga ada beberapa kasus selaput dara seorang gadis tidak mudah robek. Islam menjaga kehormatan seorang manusia karena itulah islam melarang seseorang menuduh zina tanpa kesaksian dari empat orang yang melihat sendiri kejadian itu seperti termuat dalam firman-Nya dalam surat an Nuur ayat 4.

Perzinahan

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Ke Sembilan

Perzinahan

Islam menempatkan perzinahan sebagai dosa yang teramat besar.

"Dan janganlah kamu mendekati zina , sesungguhnya zina itu adalah sebuah perbuatan yang keji. Dan suatu jalan yang buruk" (QS Al Israa': 32).

Menikah Tanpa Cinta

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Ke Delapan

Menikah Tanpa Cinta

Adakalanya sebuah pernikahan terjadi tanpa dilandasi oleh cinta. Mereka berpendapat bahwa cinta itu bisa muncul setelah pernikahan. Islam memandang bahwa faktor ketertarikan merupakan faktor yang tidak bisa diabaikan begitu saja. Islam melarang seorang wali menikahkan seorang gadis tanpa persetujuannya dan menghalanginya untuk memilih lelaki yang disukainya seperti yang termuat dalam Al Qur'an dan al Hadist.

"Maka janganlah kamu (para wali) menghalangi mereka kawin dengan bakal suaminya" (QS Al-Baqarah : 232).

Meminang

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Ke Tujuh

Meminang

Meminang seorang gadis / janda adalah salah satu tahapan sebelum mengadakan pernikahan.Salah satu tuntunan islam dalam meminang adalah bahwa yang meminang dan yang dipinang haruslah bertemu muka, dan bagi yang meminang diharusnya mengetahui terlebih dahulu wajah perempuan yang hendak dipinangnya sebelum ia meminang. Hal ini untuk menjaga perasaan wanita karena jangan sampai pada saat meminang laki-laki tersebut mengurungkan niatnya karena tidak berkenan dengan wajah atau rupa wanita tersebut.

Ada yang perlu diingat bahwa islam mengajarkan untuk mengutamakan faktor agama dan akhlak diatas pertimbangan-pertimbangan lain termasuk pada kebagusan rupa. Seringkali terjadi seorang pemuda atau pemudi tergila-gila pada lawan jenisnya karena tertarik pada kebagusan rupanya saja, bukan pada agama dan akhlaknya. Cinta yang menggebu-gebu tidaklah akan selalu berlanjut bahkan mungkin menjadi kendor bahkan mati sama sekali. Karena cinta yang didasarkan oleh hal-hal lahiriyah bukanlah sebuah cinta sejati melainkan hanya sebuah lompatan nafsu birahi yang besar saja yang akan segera pupus.

Menentukan Jodoh

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Ke Enam

Menentukan Jodoh

Dalam menentukan jodoh islam menyarankan bahwa kriteria agama adalah yang paling utama seperti yang tertulis dalam hadist.

Dari Abu Huraihah R.A. bahwa Nabi SAW bersabda, "Wanita itu dinikahi karena empat hal, karena hartanya, karena kedudukannya, karena kecantikannya dan karena agamanya. Maka beruntunglah yang memilih wanita yang memiliki agama. (Kalau tidak begitu) maka berlumuran tanah kedua tanganmu (engkau tidak akan beruntung)" (HR. Bukhari dan Muslim).

Mencari Jodoh

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

Bagian Lima

Mencari Jodoh

Perkara mencari jodoh yang tepat merupakan suatu perkara yang gampang-gampang sulit. Ada yang berganti ganti pasangan sekedar untuk mencari jodoh yang diinginkan, ada pula yang terbuai dengan angan-angannya tentang sosok jodoh ideal sehingga menganggap rendah semua yang mendekatinya. Ada pula yang merasa rendah diri sehingga malah menghindari pertemuan dengan lawan jenisnya. Bahkan ada yang mengurung diri karena menganggap pertemuan dengan lawan jenis adalah sesuatu yang sangat berdosa.

Cable Tracer

Cable Tracer

Pemancar dibangun di atas papan PCB berukuran kecil. Rangkaian dan semua komponen dipasang ke tempat sikat gigi atau wadah lain sesuka hati. LED yang berkedip menunjukkan unit dalam keadaan ON dan berfungsi untuk mengontrol bunyi bip-bip-bip sirkuit. LED yang berkedip bukanlah LED biasa.
Anda tidak dapat menggunakan LED biasa. Ini harus berupa LED BERKEDIP karena jenis LED ini memiliki resistor bawaan dan chip untuk membuat LED berkedip.

Sirkuit tidak membuat LED berkedip, LED membuat sirkuit berbunyi bip-bip-bip karena on-off dari chip di dalam LED. Satu desainer menggunakan LED biasa - dan BANG!. Itu sebabnya kami adalah yang pertama di dunia yang membuat indikator untuk LED yang berkedip. Bilah tambahan mewakili chip di dalam LED.

Hukum Pandangan Mata

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

BAGIAN EMPAT

Hukum Pandangan Mata

"Katakanlah kepada laki-laki beriman "hendaknya mereka menahan pandangannya dan memelihara kemaluannya yang demikian itu lebih suci bagi mereka, sesungguhnya Allah Maha Mengetahui apa yang mereka perbuat". "Katakanlah pada wanita beriman Hendaknya mereka menahan pandangannya dan memelihara kemaluannya...." (QS An Nuur : 30-31).

Allah menjadikan mata sebagai cermin hati. Jika seseorang menahan pandangan matanya, maka ia menahan shahwat dan keinginan hatinya. Oleh karena itulah maka menahan pandangan disebutkan lebih awal dari menjaga kemaluan.Mata merupakan karunia Allah yang sangat indah, dari matalah seorang manusia bisa melihat keindahan dunia beserta isinya. Karena itulah Allah memerintahkan manusia untuk mensyukuri karunia-Nya itu dengan cara menahan pandangan mata itu dari hal-hal yang dapat mengakibatkan kerusakan. Dan karena mata merupakan sebuah cerminan hati, maka pandangan mata yang tidak terkontrol akan menyebabkan rusaknya pikiran dan hati karena dipenuhi oleh hawa nafsu syahwat yang merusak seperti khayalan yang mengarah pada hubungan sex dan lain sebagainya.

Sabtu, 25 Maret 2023

Pernikahan Tempat Bermuaranya Cinta

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

BAGIAN TIGA


Pernikahan Tempat Bermuaranya Cinta

"Tidak terlihat diantara dua orang yang saling mencintai (sesuatu yang sangat menyenangkan) seperti pernikahan"(Sunan Ibnu Majah)".

Pernikahan dalam islam merupakan sebuah kewajiban bagi yang mampu. Dan bagi insan manusia yang saling menyintai pernikahan seharusnyalah menjadi tujuan utama mereka.

Antara Cinta Dan Nafsu

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

BAGIAN KE DUA

Antara Cinta Dan Nafsu

Cinta dan nafsu bagaikan dua saudara kembar yang sulit dipisahkan. Cinta kadang membuat seseorang menjadi buta dan mendewakan hawa nafsunya daripada akal sehatnya. Cinta dapat membuat seseorang mabuk kepayang dan mengorbankan kehormatan dan norma dirinya sendiri. Cinta membuat seorang raja bagaikan seorang budak Dan cinta seringkali diatasnamakan oleh orang-orang yang mengejar kenikmatan untuk memuaskan hawa nafsunya belaka.

Cinta Adalah Fitrah Yang Suci

Memperbincangkan Tentang Cinta Dan Pernikahan Dalam Persfektif Islam

BAGIAN KE SATU

Cinta Adalah Fitrah Yang Suci

Cinta seorang laki-laki kepada wanita dan cinta wanita kepada laki-laki adalah perasaan yang manusiawi yang bersumber dari fitrah yang diciptakan Allah SWT di dalam jiwa manusia, yaitu kecenderungan kepada lawan jenisnya ketika telah mencapai kematangan pikiran dan fisiknya.

Fungsi Dasar Transistor

Fungsi Dasar Transistor

Transistor adalah komponen elektronika yang tersusun dari dari bahan semi konduktor yang memiliki 3 kaki yaitu: basis (B), kolektor (C) dan emitor (E). Berdasarkan susunan semikonduktor yang membentuknya, transistor dibedakan menjadi dua tipe, yaitu transistor PNP dan transistor NPN.

Untuk membadakan transistor PNP dan NPN dapat dari arah panah pada kaki emitornya. Pada transistor PNP anak panah mengarah ke dalam dan pada transistor NPN arah panahnya mengarah ke luar.

Jumat, 24 Maret 2023

Tentang Cinta - 2

Tentang Cinta - 2

'When two people love each other, nothing is more imperative and delightful than giving' ~ Guy de Maupassant ~

MISKONSEPSI

Cinta berpijak pada perasaan sekaligus akal sehat. Miskonsepsi pertama yang ditentang Bowman adalah manusia jatuh cinta dengan menggunakan perasaan belaka. Betul, kita jatuh cinta dengan hati. Tapi agar tidak menimbulkan kekacauan di kemudian hari, kita diharapkan untuk juga menggunakan akal sehat. Bohong besar kalau kita bisa jatuh cinta dengan begitu saja tanpa bisa mengelak. Yang sesungguhnya terjadi, proses jatuh cinta dipengaruhi tradisi, kebiasaan, standar, gagasan, dan deal kelompok dari mana kita berasal. Bohong besar pula kalau kita merasa boleh berbuat apa saja saat jatuh cinta, dan tidak bisa dimintai pertanggungan-jawab bila perbuatan-perbuatan impulsif itu berakibat buruk suatu ketika nanti. Kehilangan perspektif bukanlah pertanda kita jatuh cinta, melainkan sinyal kebodohan. Cinta membutuhkan proses, Bowman juga menolak anggapan cinta bisa berasal dari pandangan pertama. "Cinta itu tumbuh dan berkembang dan merupakan emosi yang kompleks," katanya.

Tentang Cinta - 1

Tentang Cinta - 1

Apakah telapak tangan anda berkeringat, hati anda deg-degan, suara anda nyangkut di dalam tenggorokan anda? Hal itu bukanlah cinta, tapi suka.

Tangan anda tidak dapat berhenti memegang dan menyentuhnya?? Hal itu bukanlah cinta, tapi birahi.

Apakah anda bangga dan selalu ingin memamerkannya kepada semua orang?? Hal itu bukanlah cinta, tapi anda sedang mujur.

Ciri Manusia Kreatif

Ciri Manusia Kreatif

Ada kebiasaan yang memperlambat berpikir, ada pula memperlancarnya. Roger von Oech, lewat bukunya A Whack on Side of the Head, menjelaskan sepuluh kebiasaan manusia kreatif. Coba cocokkan dengan diri Anda, berapa yang sudah dimiliki dan mana lagi yang perlu ditingkatkan.

1. Suka mencari jawaban kedua

Anda jangan hanya punya satu solusi yang berati hanya punya satu pilihan. Kreativitas meminta Anda menemukan jawaban kedua yang mungkin lebih tepat.

2. Suka berpikir lunak

Kreativitas adalah pengembangan hasil otak kiri yang bersikap keras terhadap ide, oleh otak kanan yang lunak yang mengabaikan batasan dan lunak terhadap berbagai ide.

3. Suka menggugat aturan

Jika aturan telah membatasi pilihan maka Anda harus mencari tahu mengapa suatu aturan dibuat. Mungkin alasan itu tidak relevan ada lagi. Mungkin sekarang ada pemecahananya yang lebih efektif.

4. Suka mencoba kemustahilan

Jangan sekali pun pernah membuang ide sepintas yang kelihatan mustahil. Merenungkan lagi ide yang muncul dapat memicu berbagai kemungkinan baru.

5. Toleran terhadap hal dilematis

Dalam kenyataan, sering ide kreatif lahir dari situasi dilematis atau kepepet. Adalah jarang inovasi muncul dari pola pikir yang tunggal, linier dan pasti.

6. Melihat kesalahan sebagai peluang

Ada orang yang suka mencari aman dan menghindari dari kemungkinan salah atau gagal. Sesunggguhnya kesalahan justru menempatkan kita memperoleh hal yang tak didapat bila melakukan dengan benar.

7. Suka humor dan santai

Memang ide kreatif muncul ketika terdesak situasi, tapi lebih banyak ide brilian dan segar lahir dari suasana santai dan gembira. Saat kita santai dan gembira pertahanan mental jadi longgar sehingga tidak pusing terhadap aturan, hal mustahil maupun yang keliru.

8. Suka meninjau dunia luar

Orang yang sibuk melihat dunia dalamnya sendiri akan kehilangan banyak ide. Meninjau dunia luar adalah wahana meraih ide baru untuk dunia dalam kita.

9. Berani berfikir beda

Umumnya orang berusaha menyesuaikan dengan budaya organisasinya. Padahal tekanan organisasi bisa memasung kretaivitas. Jadi, beranilah pro terhadap hal yang tidak disetujui mayoritas walau tidak harus terlalu terbuka.

10. Terbuka terhadap gagasan baru

Orang yang mengaku bukan orang yang kreatif berarti telah memasung diri sendiri. Ingatlah, bahwa ide akan berkembang bila kita memberinya ruang. Baik dengan tambahan dari luar diri Anda atau tidak menekan ide yang telah dipunyai.

Prinsip Kerja Photovoltaik

Prinsip Kerja Photovoltaik


Photovoltaics adalah konversi langsung cahaya menjadi listrik pada tingkat atom. Beberapa bahan menunjukkan sebuah properti yang dikenal sebagai efek fotolistrik yang menyebabkan mereka untuk menyerap foton elektron cahaya dan lepaskan. Ketika elektron bebas ditangkap, sebuah hasil arus listrik yang dapat digunakan sebagai listrik.

Kamis, 23 Maret 2023

Main Manager

Main Manager

Sangat sering kita lupa untuk mematikan periferal seperti monitor, scanner, dan printer pada saat mati PC kita. Masalahnya adalah ada sakelar daya terpisah untuk mematikan periferal. Biasanya, periferal terhubung ke salah satu soket trailing empat arah yang dicolokkan ke stopkontak dinding tunggal. Jika soket itu dapat diakses, semua perangkat dapat dimatikan dari sana dan tidak ada peralatan yang digunakan yang memerlukan modifikasi apa pun.

Berikut adalah rangkaian pengelola listrik yang memungkinkan Anda untuk menghidupkan atau mematikan semua peralatan hanya dengan mengoperasikan sakelar di salah satu perangkat; misalnya, saat Anda mematikan PC, monitor serta peralatan lainnya akan dimatikan secara otomatis. Anda dapat memilih peralatan utama untuk mengontrol gadget lainnya. Peralatan utama harus langsung dicolokkan ke soket utama, sedangkan peralatan lainnya harus dihubungkan melalui soket pendukung. Pasokan listrik dari stopkontak harus dihubungkan ke input dari sirkuit manajer listrik.

Magic Light

Magic Light


Sirkuit seperti yang ditunjukkan pada gambar menggunakan 14 LED dua warna (merah dan hijau) yang masing-masing memiliki tiga terminal. Pola warna menari yang berbeda diproduksi menggunakan sirkuit ini karena setiap LED dapat menghasilkan tiga warna berbeda.

Terminal tengah (pin 2) LED adalah pin katoda umum yang di-ground. Ketika tegangan positif diterapkan ke pin 1, itu memancarkan lampu merah. Demikian pula, ketika tegangan positif diterapkan ke pin 3.

Itu memancarkan cahaya hijau. Dan ketika tegangan positif diterapkan secara bersamaan ke pin 1 dan 3, ia memancarkan cahaya kuning. Rangkaian tersebut dapat digunakan untuk lampu hias.

Automatic Emergency Light

Automatic Emergency Light

Lampu darurat ini memiliki dua keuntungan sebagai berikut:

  1. Ini menyala secara otomatis ketika listrik mati, jadi Anda tidak perlu mencarinya di kegelapan.
  2. Baterainya mulai mengisi daya segera setelah listrik kembali menyala.

Pengoperasian sirkuit cukup mudah. Sumber listrik diturunkan oleh trafo X1, disearahkan oleh penyearah gelombang penuh yang terdiri dari dioda D1 dan D2, disaring oleh kapasitor C1 dan diumpankan ke koil relai RL1. Relai memberi energi untuk menghubungkan baterai ke sirkuit pengisian melalui kontak yang biasanya terbuka (N/O). Dioda free-wheeling D3 bertindak sebagai peredam lonjakan untuk relai.

Pengontrol Daya Ruangan Otomatis

Pengontrol Daya Ruangan Otomatis

Sirkuit kontrol daya ruangan otomatis biasa hanya memiliki satu sensor cahaya. Jadi ketika seseorang memasuki ruangan, ia mendapat satu denyut dan lampu menyala. Ketika orang itu keluar, ia mendapat denyut lain dan lampu mati. Tetapi apa yang terjadi ketika dua orang memasuki ruangan, satu demi satu? ? Itu mendapat dua pulsa dan lampu tetap dalam kondisi 'mati'.

Rangkaian yang dijelaskan di sini mengatasi masalah yang disebutkan di atas. Ini memiliki memori kecil yang memungkinkannya untuk secara otomatis menghidupkan dan mematikan lampu dengan cara yang diinginkan.

Sirkuit menggunakan dua LDR yang ditempatkan satu demi satu (dipisahkan dengan jarak katakanlah setengah meter) sehingga mereka dapat secara terpisah merasakan seseorang masuk ke dalam ruangan atau keluar dari ruangan.

Rabu, 22 Maret 2023

Baterai Level Indikator

Baterai Level Indikator



Biasanya, di ponsel, level baterai ditampilkan dalam bentuk titik atau batang. Ini memungkinkan Anda dengan mudah mengenali level baterai. Di sini kami menyajikan rangkaian yang memungkinkan Anda mengetahui tingkat baterai suatu perangkat dari jumlah LED yang menyala.

Semuanya menggunakan sepuluh LED. Jadi jika tiga LED menyala, itu menunjukkan kapasitas baterai 30 persen. Tidak seperti di ponsel di mana fungsi indikator level baterai terintegrasi dengan fungsi lain, di sini hanya satu IC pembanding (LM3914) yang melakukan semuanya.

FM Stereo Coder

FM Stereo Coder Dengan Limiter

Encoder stereo yang solid ini lebih dari sekadar "bug stereo". Ini dapat digunakan untuk siaran stereo berkualitas. Pembatas memastikan level modulasi yang tepat untuk rentang level input audio yang sangat luas. Penguat output memungkinkan untuk menghubungkan encoder stereo langsung ke input MPX atau mono dari pemancar.
Untuk merakit dan menyetel encoder stereo ini diperlukan beberapa pengalaman.

Selasa, 21 Maret 2023

Mengatasi R517 TV Polytron Selalu Terbakar

Mengatasi R517 TV Polytron Selalu Terbakar

Permasalahan kerusakan TV Polytron tidak jauh dari terbakarnya R517. R ini termasuk ke dalam blok control power. Seperti yang saya alami dalam perbaikan TV Polytron Uslim PS 52UV53M, TV ini awalnya mati total. Setelah diperiksa ternyata ada permasalahan di bagian primer Power Supply yaitu Elco 300V DC drop.

Penelusuranpun dilanjutkan ke bagian control power, terdapat R yang gosong yaitu R517 dengan nilai 180 Ohm. Transistor T505 A1023 dan T504 C2328 juga dalam keadaan short. D512 zener 5,6V ikut short.

Minggu, 19 Maret 2023

Deskripsi Transistor Bipolar

Deskripsi Transistor Bipolar


Pada tulisan tentang semikonduktor telah dijelaskan bagaimana sambungan NPN maupun PNP menjadi sebuah transistor. Telah disinggung juga sedikit tentang arus bias yang memungkinkan elektron dan hole berdifusi antara kolektor dan emitor menerjang lapisan basis yang tipis itu.

Sebagai rangkuman, prinsip kerja transistor adalah arus bias basis-emitor yang kecil mengatur besar arus kolektor-emitor. Bagian penting berikutnya adalah bagaimana caranya memberi arus bias yang tepat sehingga transistor dapat bekerja optimal.

Analisa Rangkaian Op-Amp

Operational Amplifier

(Analisa Rangkaian Op-Amp Popular)

Operational Amplifier atau disingkat op-amp merupakan salah satu komponen analog yang popular digunakan dalam berbagai aplikasi rangkaian elektronika. Aplikasi op-amp popular yang paling sering dibuat antara lain adalah rangkaian inverter, non-inverter, integrator dan differensiator.

Pada pokok bahasan kali ini akan dipaparkan beberapa aplikasi op-amp yang paling dasar, dimana rangkaian feedback (umpan balik) negatif memegang peranan penting. Secara umum, umpanbalik positif akan menghasilkan osilasi sedangkan umpanbalik negatif menghasilkan penguatan yang dapat terukur.

Sabtu, 18 Maret 2023

Operational Amplifier (Op-Amp)

Operational Amplifier

Karakteristik Op-Amp

Kalau perlu mendesain sinyal level meter, histeresis pengatur suhu, osilator, pembangkit sinyal, penguat audio, penguat mic, filter aktif semisal tapis nada bass, mixer, konverter sinyal, integrator, differensiator, komparator dan sederet aplikasi lainnya, selalu pilihan yang mudah adalah dengan membolak-balik data komponen yang bernama op-amp.

Komponen elektronika analog dalam kemasan IC (integrated circuits) ini memang adalah komponen serbaguna dan dipakai pada banyak aplikasi hingga sekarang. Hanya dengan menambah beberapa resitor dan potensiometer, dalam sekejap (atau dua kejap) sebuah pre-amp audio kelas B sudah dapat jadi dirangkai di atas sebuah proto-board.

Jumat, 17 Maret 2023

Mengenal THYRISTOR

Mengenal THYRISTOR

SCR, TRIAC dan DIAC



Thyristor berakar kata dari bahasa Yunani yang berarti pintu. Dinamakan demikian barangkali karena sifat dari komponen ini yang mirip dengan pintu yang dapat dibuka dan ditutup untuk melewatkan arus listrik. Ada beberapa komponen yang termasuk thyristor antara lain PUT (programmable uni-junction transistor), UJT (uni-junction transistor ), GTO (gate turn off switch), photo SCR dan sebagainya. Namun pada kesempatan ini, yang akan kemukakan adalah komponen-komponen thyristor yang dikenal dengan sebutan SCR (silicon controlled rectifier), TRIAC dan DIAC. Pembaca dapat menyimak lebih jelas bagaimana prinsip kerja serta aplikasinya.

Kamis, 16 Maret 2023

Mengenal Dioda

Mengenal Dioda



Dioda termasuk komponen elektronika yang terbuat dari bahan semikonduktor. Beranjak dari penemuan dioda, para ahli menemukan juga komponen turunan lainnya yang unik.

Dioda

Dioda memiliki fungsi yang unik yaitu hanya dapat mengalirkan arus satu arah saja. Struktur dioda tidak lain adalah sambungan semikonduktor P dan N. Satu sisi adalah semikonduktor dengan tipe P dan satu sisinya yang lain adalah tipe N. Dengan struktur demikian arus hanya akan dapat mengalir dari sisi P menuju sisi N.

Mengenal Induktor

Mengenal Induktor



Masih ingat aturan tangan kanan pada pelajaran fisika?. Ini cara yang efektif untuk mengetahui arah medan listrik terhadap arus listrik. Jika seutas kawat tembaga diberi aliran listrik, maka di sekeliling kawat tembaga akan terbentuk medan listrik.

Dengan aturan tangan kanan dapat diketahui arah medan listrik terhadap arah arus listrik. Caranya sederhana yaitu dengan mengacungkan jari jempol tangan kanan sedangkan keempat jari lain menggenggam. Arah jempol adalah arah arus dan arah ke empat jari lain adalah arah medan listrik yang mengitarinya.

Rabu, 15 Maret 2023

Mengenal Kapasitor

Mengenal Kapasitor



Prinsip dasar dan spesifikasi elektriknya

Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi.

Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini "tersimpan" selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan.

Klasifikasi Penguat Audio

Klasifikasi Penguat Audio


Sudah menjadi suatu hal yang lumrah jika seseorang selalu mencari sesuatu yang lebih baik. Tak terkecuali di bidang rancang bangun penguat amplifier, perancang, peminat atau insinyur elektronika tak pernah berhenti mencari berbagai macam konsep yang lebih baik. Ada beberapa jenis penguat audio yang dikategorikan antara lain sebagai penguat class A, B, AB, C, D, T, G, H dan beberapa tipe lainnya yang belum disebut di sini. Tulisan berikut membahas secara singkat apa yang menjadi ciri dan konsep dari sistem power amplifier (PA) tersebut.

Fidelitas dan Efisiensi

Penguat audio (amplifier) secara harfiah diartikan dengan memperbesar dan menguatkan sinyal input. Tetapi yang sebenarnya terjadi adalah, sinyal input direplika (copied) dan kemudian di reka kembali (re-produced) menjadi sinyal yang lebih besar dan lebih kuat. Dari sinilah muncul istilah fidelitas (fidelity) yang berarti seberapa mirip bentuk sinyal keluaran hasil replika terhadap sinyal masukan. Ada kalanya sinyal input dalam prosesnya kemudian terdistorsi karena berbagai sebab, sehingga bentuk sinyal keluarannya menjadi cacat.

Sistem penguat dikatakan memiliki fidelitas yang tinggi (high fidelity), jika sistem tersebut mampu menghasilkan sinyal keluaran yang bentuknya persis sama dengan sinyal input. Hanya level tegangan atau amplituda saja yang telah diperbesar dan dikuatkan.

Di sisi lain, efisiensi juga mesti diperhatikan. Efisiensi yang dimaksud adalah efisiensi dari penguat itu yang dinyatakan dengan besaran persentasi dari power output dibandingkan dengan power input. Sistem penguat dikatakan memiliki tingkat efisiensi tinggi (100 %) jika tidak ada rugi-rugi pada proses penguatannya yang terbuang menjadi panas.

Pengetahuan Komponen Pasif Elektronika

Pengetahuan Komponen Pasif Elektronika


Biasanya di dalam mendesain suatu rangkaian elektronika kita sering menganggap remeh tentang jenis resistor yang akan digunakan, sehingga sistem yang dirancang kadang - kadang berjalan baik tetapi umurnya pendek atau kemampuan sistem tersebut menjadi berkurang seiring dengan perubahan suhu disekitarnya.

Dari sini dapat disimpulkan bahwa memilih jenis resistor sangatlah penting. Oleh karena itu di dalam artikel ini salah satu bahasannya adalah pemilihan jenis resistor yang tepat untuk sistem elektronika. Selain itu juga akan dijelaskan mengenai teknologi, dan cara mencari nilai dari resistor.

Macam - macam resistor dan penggunaannya

Resistor komponen pasif elektronika yang berfungsi untuk membatasi arus listrik yang mengalir. Berdasarkan kelasnya resistor dibagi menjadi 2 yaitu: Fixed Resistor dan Variable Resistor. Dan umumnya terbuat dari carbon film atau metal film, tetapi tidak menutup kemungkinan untuk dibuat dari material yang lain.

Selasa, 14 Maret 2023

Mixer Audio Portabel

Mixer Audio Portabel

Deskripsi desain:

Target proyek ini adalah desain mixer portabel kecil yang disuplai oleh baterai PP3 9V, menjaga kinerja berkualitas tinggi.
Mixer ini dibentuk dengan merakit tiga modul utama yang dapat divariasikan jumlah dan/atau disposisinya sesuai dengan kebutuhan setiap orang.

Tiga modul utama tersebut adalah:

Modul Penguat Input:

Sirkuit derau rendah yang dilengkapi dengan prasetel penguatan voltase variabel (10 - 100), terutama ditujukan sebagai input mikrofon berkualitas tinggi, juga cocok untuk input saluran level rendah.

Modul Kontrol Nada:

Sirkuit kontrol nada tiga-band (Bass, Tengah, Treble) yang menyediakan gain-kesatuan saat kontrolnya disetel ke respons frekuensi datar. Itu dapat dimasukkan setelah satu atau lebih Modul Amplifier Input dan/atau setelah Amplifier Mixer Utama.

Modul Amplifier Mixer Utama:

Sirkuit stereo yang menggabungkan dua mixer bumi virtual dan menunjukkan koneksi satu Fader Utama dan satu Pan-Pot.

Senin, 13 Maret 2023

TDA1524A Tone Control

TDA1524A Tone Control

Tone Control sederhana ini dapat digunakan di banyak aplikasi audio. Output alat ini perlu diumpankan ke amplifier, digunakan sebagai modul kontrol yang berdiri sendiri, atau bahkan dibuat menjadi instrumen baru dan menarik. Salah satu konstruksi IC membuatnya menjadi sirkuit yang sangat kompak, karena hanya beberapa komponen pendukung yang diperlukan. Plus, itu tidak menggunakan catu daya ganda. Ini berarti sirkuit akan berjalan dari 9V ke 15V (walaupun bass akan sedikit lemah pada 9V). Sirkuit ini dibuat oleh Robert Barg dan awalnya muncul di kolom Think Tank edisi Mei 1998 dari Popular Electronics.

Minggu, 12 Maret 2023

Variable Voltage and Current Power Supply

Variable Voltage and Current Power Supply



Metode lain menggunakan opamps untuk mengatur catu daya ditunjukkan di bawah ini. Trafo daya memerlukan belitan tambahan untuk memasok op-amp dengan tegangan bipolar (+/- 8 volt), dan tegangan negatif juga digunakan untuk menghasilkan tegangan referensi di bawah tanah sehingga tegangan keluaran dapat disesuaikan sepenuhnya. turun ke 0.

Pembatasan arus dilakukan dengan sensor penurunan tegangan pada resistor kecil yang ditempatkan secara seri dengan jalur suplai negatif. Saat arus meningkat, tegangan pada potensiometer 500 ohm naik hingga menjadi sama atau sedikit lebih positif daripada tegangan pada input (+) opamp.

Sabtu, 11 Maret 2023

Remote Control Tester

Remote Control Tester

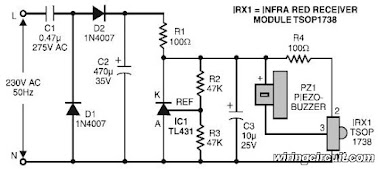

Berikut adalah rangkaian tester remote control. Sirkuit ini benar-benar penguji yang sederhana dan mudah untuk menguji operasi dasar remote inframerah. Ini berbiaya rendah dan sangat mudah dibangun.

IR Music Transmitter Receiver

IR Music Transmitter Receiver


Menggunakan rangkaian ini, nada musik audio dapat dihasilkan dan didengar hingga jarak 10 meter. Rangkaian dapat dibagi menjadi dua bagian: pemancar dan penerima musik IR. Pemancar musik IR bekerja dengan baterai 9V, sedangkan penerima musik IR bekerja dengan regulator 9V hingga 12V. Diagram pertama menunjukkan sirkuit pemancar musik IR. Ini menggunakan generator melodi populer IC UM66 (IC1) yang dapat menghasilkan nada musik secara terus menerus.

IR Transmitter Circuit Diagram

Output dari IC1 diumpankan ke tahap driver IR (dibangun di transistor T1 dan T2) untuk mendapatkan jangkauan maksimum. Di sini LED merah (LED1) berkedip sesuai dengan nada musik yang dihasilkan oleh IC UM66, yang menunjukkan modulasi. IR LED2 dan LED3 adalah LED transmisi inframerah. Untuk transmisi suara maksimum, ini harus diorientasikan ke IR photo-transistor L14F1 (T3).

Penerima musik IR menggunakan IC op-amp populer µA741 dan penguat frekuensi audio IC LM386 bersama dengan transistor foto L14F1 dan beberapa komponen diskrit (diagram kedua).

IR Receiver Circuit Diagram

Kontrol Peralatan Rumah Menggunakan Remote TV

Kontrol Peralatan Rumah Menggunakan Remote TV


Rangkaian ini dirancang untuk menghidupkan/mematikan peralatan rumah atau industri apa pun dengan menggunakan remote kontrol TV/DVD. Rangkaian ini dapat dioperasikan hingga jarak 5-10 meter tergantung remote yang digunakan.

Rangkaian ini terdiri dari transformator step-down X1 (6V-0-6V, sekunder 250mA), regulator 5V 7805 (IC1), dua relay 5V, 1 change-over (C/O), timer NE555 IC (IC2), modul penerima IR (IRX1 TSOP1738) dan beberapa komponen terpisah.

Rangkaian bekerja pada 5V, yang berasal dari X1 dan diatur oleh IC1. Peralatan rumah tangga dikendalikan baik dengan menekan tombol apa saja pada remote atau dengan menekan secara manual sakelar S1 ke status 'on'.

Jumat, 10 Maret 2023

Switch Timer For Bathroom

Switch Timer For Bathroom Light


Sakelar pengatur waktu 9 menit ini dapat digunakan untuk mengontrol lampu di toilet atau kamar mandi. Timer dimulai dengan menekan S1 dan berhenti dengan menekan S1 lagi. Jika Anda lupa mematikannya, lampu kontrol akan padam setelah sembilan menit.

Jika Anda membutuhkan lampu menyala terus menerus tanpa henti, Anda perlu menekan S1 (menyala) dan kemudian S2 (pembatalan pengatur waktu) dalam waktu 9 menit dan dalam hal ini lampu akan menyala sampai Anda mematikannya dengan S1. IC1 adalah flip-flop ganda 4013.

Flip flop IC1a dinyalakan dan dimatikan oleh sakelar S1 dan mengontrol relai yang diaktifkan oleh FET Q2. IC1a mengontrol IC1b yang terhubung sebagai RS flipflop untuk mengaktifkan atau menonaktifkan IC2, sebuah osilator/pembagi 4060.

Ini memiliki interval waktu yang diatur oleh komponen pada pin 9, 10 dan 11. Relai harus memiliki kontak tegangan listrik 250VAC dan ini dihubungkan secara paralel dengan sakelar dinding yang ada.

Author: Rasim Kucalovic

Silicon Chip Electronics

Kamis, 09 Maret 2023

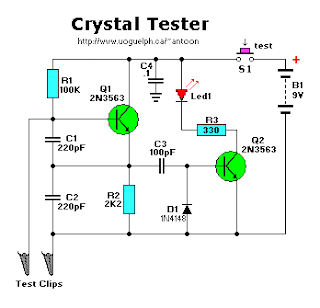

Kristal Tester

Kristal Tester

Daftar Komponen :

R1 = 100K
C1,C2 = 220pF
R2 = 2K2
C3 = 100pF
R3 = 330 Ohm
C4 = 0.1uF (100 nF)
Q1,Q2 = 2N3563
D2 = Red led, ultra bright
D1 = 1N4148
S1 = Momentary Push button, SPST (opsional)
Peralatan : capit buaya (atau lainnya), klip baterai 9V, kabel, solder, dan lain-lain.

Mengenal Transistor

Mengenal Transistor


Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

Transistor through-hole (dibandingkan dengan pita ukur sentimeter)

Pada umumnya, transistor memiliki 3 terminal. Tegangan atau arus yang dipasang di satu terminalnya mengatur arus yang lebih besar yang melalui 2 terminal lainnya. Transistor adalah komponen yang sangat penting dalam dunia elektronik modern.

Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil, dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori, dan komponen-komponen lainnya.

Rabu, 08 Maret 2023

Simple Surround

Simple Surround

Skema yang ditunjukkan pada Gambar di bawah ini adalah cara sederhana untuk mencapai hal yang sama (dengan beberapa manfaat tambahan) pada level saluran (yaitu sebelum sinyal mencapai power amplifier dalam sistem bi-amped, rangkaian ini harus berada di antara preamp dan amplifier). Tambahan yang tersedia :

  • Pengkabelan disederhanakan (walaupun diperlukan power amplifier tambahan)
  • Dilengkapi dengan sinyal saluran tengah yang tersedia (center).
  • Penyediaan sinyal mono ke sub-woofer sangatlah mudah

Semi Konduktor

Semi Konduktor


Prinsip Dasar

Semikonduktor merupakan elemen dasar dari komponen elektronika seperti dioda, transistor dan sebuah IC (integrated circuit). Disebut semi atau setengah konduktor, karena bahan ini memang bukan konduktor murni. Bahan- bahan logam seperti tembaga, besi, timah disebut sebagai konduktor yang baik sebab logam memiliki susunan atom yang sedemikian rupa, sehingga elektronnya dapat bergerak bebas.

Sebenarnya atom tembaga dengan lambang kimia Cu memiliki inti 29 ion (+) dikelilingi oleh 29 elektron (-). Sebanyak 28 elektron menempati orbit-orbit bagian dalam membentuk inti yang disebut nucleus. Dibutuhkan energi yang sangat besar untuk dapat melepaskan ikatan elektron-elektron ini. Satu buah elektron lagi yaitu elektron yang ke-29, berada pada orbit paling luar.

Selasa, 07 Maret 2023

Time Switch

Time Switch

Sirkuit ini dirancang khusus untuk mereka yang sering harus bangun pagi. Alarm biasa  tidak cukup keras dan seringkali gagal membangunkan. Rangkaian sakelar dijelaskan di sini akan berguna; ini dapat digunakan untuk menyalakan TV, radio atau tape recorder dll, yang bahkan tidak memungkinkan paling malas di antara kita untuk mengabaikan suara mereka terlalu lama. Selain itu, sakelar waktu ini juga dapat digunakan untuk beralih on/off gadget listrik atau elektronik lainnya kapan saja. Yang Anda butuhkan adalah jam elektronik analog sederhana dengan fasilitas alarm dan rangkaian kecil untuk mengimplementasikan saklar waktu. Sakelar waktu ini memiliki dua mode. Satu adalah mode "time-on" dan yang lainnya adalah mode "time-off". Dalam mode waktu aktif, Anda mengatur alarm di jam Anda sesuai prosedur normal dan pada waktu yang ditentukan saklar ini menyalakan gadget yang terhubung pada soket keluaran-1. Di dalam mode time-off, ini mematikan gadget Anda pada waktu yang ditentukan. Soket keluaran opsional-2 disambungkan sedemikian rupa ketika Anda menggunakan soket ini, mode berubah tanpa harus membalik sakelar mode (yaitu sakelar mode dapat dihilangkan). Silakan merujuk ke diagram panel belakang jam analog biasa dan soket audio, untuk mengetahui caranya buzzer jam yang ada harus disambungkan ke output audio dari jam. Ini akan memastikan itu ketika steker dimasukkan ke jack audio, bel jam akan tetap mati dan tidak menghabiskan daya apa pun tidak perlu. Output alarm audio dari jam digabungkan ke detektor AF yang dibuat dengan daya rendah beralih transistor T1. Selama alarm, kolektor transistor T1 akan berfluktuasi di sekitar permukaan tanah dan Vcc. Selama tidak ada input alarm audio, kolektor transistor T1 ditahan pada potensial Vcc. Tahap selanjutnya terdiri dari gerendel S-R yang dibangun di sekitar gerbang NAND N1 dan N2. Kapasitor C2 dan resistor R4 digunakan untuk power-on-reset. Saat mengganti catu daya, output gerbang N2 akan memperoleh logika 1 dan gerbang N1 logika 0.

Wiper Speed Controller

Wiper Speed Controller

Pengontrol Kecepatan Wiper

Wiper yang bekerja terus-menerus di dalam mobil dapat menjadi gangguan, terutama saat tidak hujan deras. Oleh menggunakan sirkuit yang dijelaskan di sini seseorang dapat memvariasikan laju wiper dari sekali per detik menjadi sekali dalam sepuluh detik. Rangkaian ini terdiri dari dua timer IC NE555, satu penghitung dekade CD4017, satu driver TIP32 transistor, transistor daya 2N3055 (atau TIP3055) dan beberapa komponen diskrit lainnya.

Senin, 06 Maret 2023

Digital Switching System

Digital Switching System

Sirkuit ini dapat mengontrol salah satu dari 16 perangkat dengan bantuan dua sakelar push to on. Penghitung naik / turun bertindak sebagai master controller untuk sistem. Indikasi visual dalam bentuk LED juga tersedia. IC1 (74LS193) adalah penghitung naik / turun yang dapat diatur sebelumnya. IC2 dan IC3 (74LS154) (1 dari 16 decoder / demultiplexer) mempunyai fungsi yang berbeda, yaitu IC2 digunakan untuk menunjukkan nomor saluran sementara IC3 mengaktifkan saluran yang dipilih.

Contactless AC Main Voltage Detector

Contactless AC Main Voltage Detector

Ini adalah sirkuit berbasis IC CMOS (CD4033) yang dapat digunakan untuk mendeteksi keberadaan tegangan listrik AC tanpa kontak listrik dengan konduktor yang membawa arus/tegangan AC. Dengan demikian dapat digunakan untuk mendeteksi listrik AC tegangan tanpa melepaskan isolasi dari konduktor. Ambil saja di sekitar konduktor dan itu akan mendeteksi adanya tegangan AC.

Amplifier Protector

Amplifier Protector


Sekarang Anda dapat melindungi amplifier HiFi dari kerusakan akibat panas berlebih. Sirkuit ini akan memutus daya ke papan amplifier saat merasakan suhu tinggi. Ini secara otomatis menghubungkan daya ketika suhu kembali normal.

Rangkaian ini menggunakan NTC Thermister sebagai sensor panas dan juga memiliki ketentuan peringatan dan pengaturan ulang yang dapat didengar. Rangkaian ini menggunakan timer IC NE 555 yang populer sebagai saklar pengatur suhu. Pin 2 pemicunya terhubung ke pembagi potensial yang terdiri dari VR dan Thermister NTC. Jadi level tegangan pada pin 2 tergantung pada resistansi Thermister dan pengaturan VR. NTC (Negative Temperature Coefficient) Thermister memiliki resistansi yang tinggi pada temperatur normal dan resistansinya menurun ketika temperatur meningkat. Pin Threshold 6 IC digunakan untuk mereset IC jika diperlukan. Ketika pin 6 mendapat tegangan lebih tinggi dari pin 2 IC akan reset dan output menjadi rendah.

Saklar AC Toggle

Saklar AC Toggle

Karena konsumsi arus yang rendah, rangkaian dapat disuplai dari listrik 230Vac tanpa trafo. Tegangan suplai dikurangi menjadi 12Vdc melalui reaktansi C1, sel penyearah dua dioda D1 dan D2 dan dioda Zener D3. IC1A, IC1B, R2, R3 dan C3 membentuk sakelar sakelar bebas pantulan yang andal yang dioperasikan oleh P1. R4 dan C4, disambungkan ke pin 6 IC1B mengatur ulang rangkaian (lampu mati) saat catu daya dialirkan. IC1C dan IC1D yang terhubung secara paralel bertindak sebagai penyangga, menggerakkan Gerbang Triac melalui R5.

Rangkaian Amplifier Headphone Dengan IC

Rangkaian Amplifier Headphone Dengan IC



Amplifier sederhana ini ideal untuk menambahkan jack headphone ke perangkat audio yang tidak memiliki fitur ini. Papan sirkuit Penguat Headphone cukup kecil (1,2" X 1,4") untuk dimasukkan ke dalam ruang terkecil sekalipun dan kebutuhan daya sangat rendah sehingga pasokan yang ada pada perlengkapan yang dipasang dapat digunakan.

Ini merupakan tambahan yang berguna untuk banyak produk PAiA seperti Submixer atau Submix-Master. Menambahkan output headphone mengubah Stack-In-a-Box menjadi ampli percobaan yang luar biasa.

Minggu, 05 Maret 2023

Inverter Lampu Fluorescent

Inverter Lampu Fluorescent


Inverter ini sangat mudah dibuat, andal, dan bahkan cukup kuat untuk menyalakan tabung florescent 15W (jika Anda mendinginkan transistor dengan baik). Satu-satunya bagian yang sulit ditemukan dari si mungil ini adalah apa yang disebut trafo inverter kuning. Ini adalah transformator frekuensi tinggi miniatur yang memiliki inti ferit 25mm x 20mm x 5mm, 30 putaran primer, 15 putaran umpan balik, dan 250 putaran sekunder semua konsentris, dililitkan pada bingkai plastik selanjutnya dibungkus dengan pita perekat (isolasi) kuning.

Sabtu, 04 Maret 2023

Led Pading

Led Pading

Daftar Komponen:

R1,R2 4K7 1/4W Resistors
R3 22K 1/4W Resistor
R4 1M 1/4W Resistor (See Notes)
R5 2M2 1/4W Carbon Trimmer (See Notes)
R6,R10,R11,R14,R15 10K 1/4W Resistors
R7,R8 47K 1/4W Carbon Trimmers (See Notes)
R9,R13 27K 1/4W Resistors
R12,R16 56R 1/4W Resistors
C1 1µF 63V Polyester Capacitor
C2 100µF 25V Electrolytic Capacitor
D1-D4 etc. 5 or 3mm. LEDs (any type and color) (See Notes)
IC1 LM358 Low Power Dual Op Amp
Q1,Q2,Q4 BC327 45V 800mA PNP Transistors
Q3,Q5,Q6 BC337 45V 800mA NPN Transistors
SW1 SPST miniature Slider Switch
B1 9V PP3 Battery Clip for PP3 Battery

Tujuan perangkat:

Sirkuit ini mengoperasikan dua strip LED dalam mode berdenyut, yaitu satu strip LED mati, menyala secara bertahap, kemudian meredup secara bertahap. Sementara strip LED lainnya melakukan sebaliknya. Setiap strip dapat terdiri dari 2 hingga 5 LED pada pasokan 9V.

Operasi sirkuit:

Dua Op Amp yang terkandung dalam IC1 membentuk generator gelombang segitiga. Tegangan naik dan turun diperoleh pada pin 7 IC1 menggerakkan dua rangkaian komplementer yang dibentuk oleh sumber arus konstan 10mA (Q1, Q2 dan Q5, Q6) dan transistor driver (Q3 dan Q6). R4, R5 dan C1 adalah komponen waktu: total periode dapat bervariasi dengan mengubah nilainya. R7 dan R8 memvariasikan kecerahan LED.

Catatan:

  • Bagi mereka yang ingin menghindari penggunaan pemangkas, nilai yang disarankan untuk suplai 9V adalah: R4 = 3M9, R9 dan R13 = 47K dan pemangkas diganti dengan short.
  • Jika ingin menggunakan adaptor steker dinding daripada baterai 9V, Anda dapat memasok sirkuit pada 12V, memungkinkan penggunaan hingga 6 LED per strip, atau pada 15V, memungkinkan penggunaan hingga 7 LED per strip.
  • Dalam hal ini, nilai pemangkas R7 dan R8 harus diubah menjadi 100K.

Ultra Battery Dark Sensing LED

Ultra Battery Dark Sensing LED


Komponen :

R1,R2___________1M 1/4W Resistors
R3_____________47K 1/4W Resistor (optional: see Notes)
R4____________Photo resistor (any type, optional: see Notes)
C1____________100nF 63V Polyester Capacitor
C2____________220µF 25V Electrolytic Capacitor
D1______________LED Red 10mm. Ultra-bright (see Notes)
D2___________1N5819 40V 1A Schottky-barrier Diode (see Notes)
IC1____________7555 or TS555CN CMos Timer IC
B1_____________1.5V Battery (AA or AAA cell etc.)

Power Amplifiers dalam PA Systems

Power Amplifiers dalam PA Systems


Amplifier adalah pekerja keras dari sistem suara. Itu tidak terlihat sangat menarik, dan memiliki lebih sedikit kenop, lampu, atau tombol daripada efek atau prosesor yang sangat mendasar. Namun, jika amplifier gagal, Anda memiliki masalah.

Apakah ini

Sebuah amplifier biasanya berbentuk kotak 19" yang dipasang di rak. Sebagian besar amplifier modern berada dalam kotak 2U kecuali amplifier bertenaga sangat tinggi (lebih dari 1kW per saluran menjadi 4 Ohm), dalam hal ini kotaknya mungkin 3U atau bahkan 4U Beberapa pabrikan telah mencoba model 1U, tetapi Anda tidak akan menemukan banyak di antaranya dalam sistem touring profesional.

Class A Mosfet Headphone Amplifier

Class A Mosfet Headphone Amplifier


Tidak puas dengan bagaimana soundcard komputer menggerakkan headphone 32 Ohm saya, jadi saya memutuskan untuk membuat amplifier headphone mosfet kelas A sendiri. Seperti sebagian besar proyek saya, tujuannya adalah untuk membuatnya tetap sederhana, menekan biaya, dan mencoba menggunakan beberapa komponen bekas.

Ini adalah proyek amplifier headphone do it yourself (DIY) sederhana yang dibuat terutama setelah proyek Driver Headphone MOSFET Kelas A oleh Greg Szekeres dan sampai batas tertentu Proyek Amplifier MOSFET Kelas A 2SK1058 Mark DIY.

Konsep penguat sederhana dan mengikuti rangkaian tipikal kelas A ujung tunggal yang menggunakan sumber arus konstan aktif (CCS) sebagai pengganti resistor pasif. CCS menggandakan efisiensi sirkuit di mana resistor beban pasif digunakan, membawanya ke maksimum 25%.

Jumat, 03 Maret 2023

Inverter MOSFET 500 Watt

500 Watt MOSFET Inverter


Sirkuit ini akan memberikan Tegangan Output "Gelombang Persegi" yang sangat stabil. Frekuensi operasi ditentukan oleh trimpot dan biasanya diatur ke 60 Hz. Berbagai trafo "off the shelf" dapat digunakan. Atau modifikasi sendiri UNTUK HASIL TERBAIK. MOSFET tambahan dapat disejajarkan untuk daya yang lebih tinggi.

Disarankan untuk Memiliki "Sekering" di Saluran Listrik dan untuk selalu memiliki "Beban terhubung", saat daya sedang dialirkan. Fuse harus diberi nilai 32 volt dan harus sekitar 10 Amps per 100 watt output. Kabel Daya harus cukup berat untuk menangani kejutan Arus Tinggi ini!.

Charger Battery 12V

Charger Battery 12V


Sebagian besar pengisi daya aki mobil adalah perangkat sederhana yang terus-menerus mengisi daya baterai dengan beberapa ampere terus menerus AKTIF. Jika pengisi daya tidak dimatikan tepat waktu, baterai akan terisi daya berlebih, elektrolitnya hilang karena penguapan, dan elemen pelatnya kemungkinan besar akan rusak.

Rangkaian pengisi daya di bawah ini akan menghilangkan masalah tersebut dengan memantau kondisi pengisian baterai melalui rangkaian kontrol retroaktifnya dengan menerapkan arus pengisian tinggi hingga baterai terisi penuh. Saat pengisian selesai, ini akan menyalakan LED merah (LD2) dan menonaktifkan sirkuit pengisian.

Audio Compressor

Audio Compressor


Gain dari penguat bumi virtual tahap tunggal IC1 LF353 ditentukan oleh resistansi Drain-Source FET. Resistor R1, R2 dan R3 linierisasi karakteristik V-I FET. Tegangan kontrol diturunkan dari sinyal keluaran dengan menggunakan penyearah presisi dan detektor puncak. Waktu attack dan release dapat diatur oleh resistor R4 dan R5, dan dengan nilai yang ditampilkan memberikan konstanta waktu masing-masing 1 dan 517ms.

Sakelar dua arah memungkinkan kompresor untuk bertindak sebagai amplifier penguatan tetap konvensional dengan menerapkan tegangan kontrol tetap (yang dapat diubah dengan potensiometer yang dapat digunakan sebagai penguatan atau kontrol volume). Dalam mode kompres, perubahan 29dB pada level sinyal input menghasilkan perubahan 9dB pada output.

Subwoofer Equalizer

Subwoofer Equalizer

Rangkaian subwoofer equalizer ini telah dilengkapi dengan sakelar fasa tetapi tidak ada mixer. Pencampuran dapat dengan mudah dilakukan dengan menggunakan sepasang resistor (katakanlah) 22k Ohm dari setiap saluran ke input, asalkan impedansi cukup rendah dari preamp untuk mencegah crosstalk.

Rabu, 01 Maret 2023

Fast Audio Limiter

Fast Audio Limiter

Deskripsi

Komponen utama limiter ini menggunakan FET sebagai variabel perlawanan terhadap sinyal input sesuai dengan kontrol tegangan (CV). Luar biasa ini menawarkan kinerja yang baik dengan perjitungan biaya komponen yang murah. IC TL072 dual opamp (U1) berfungsi sebagai pendeteksi puncak gelombang penuh.

Resistor 4.7K dan kapasitor 1uF (R14 dan C5) menentukan waktu serangan (attack), yang berjarak sekitar 5ms seperti yang ditunjukkan. R12 dan C5 menentukan rilis atau waktu pemulihan (release), dan seperti yang ditunjukkan ini adalah sekitar 1 detik.

Komentar Via Facebook
